Nagelkräfte
pro Meter
|
Für
Nägel wird in
der Regel vom Hersteller die Bruchlast angegeben. Im Programm ist beim
Verfahren mit globalen Sicherheiten UND beim Verfahren mit
Teilsicherheiten die HALBE Bruchlast auf die Länge des Nagels
aufzuteilen, also halbe Bruchlast durch Nagellänge ergibt
Nagelkraft pro Meter als Eingabewert im Programm.
Dies entspricht auch der am 1.9.2013 gültig gewordenen neuen
Version der ON B 1997-1-1. |
Anfangs-GOK und Anfangs-Schichten
|
Die Anfangs-GOK und die
Anfangs-Schichten sollten so angegeben werden, wie diese VOR dem
Erstellen der Nagelwand waren (ebenso der GW-Spiegel). Bei den
Bauzuständen werden die GOK, die Schichten und der GW-Spiegel
entsprechend dem Aushub angepasst.

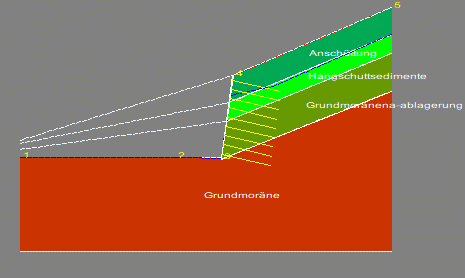

Schichtverlauf vor der Ausführung der Wand und Endzustand: |
|
 |
|

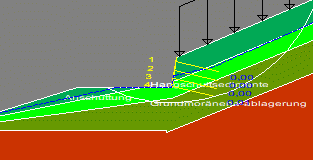

Schichtverlauf im Bauzustand (beispielsweise Böschungsbruch): |
|
 |
|
